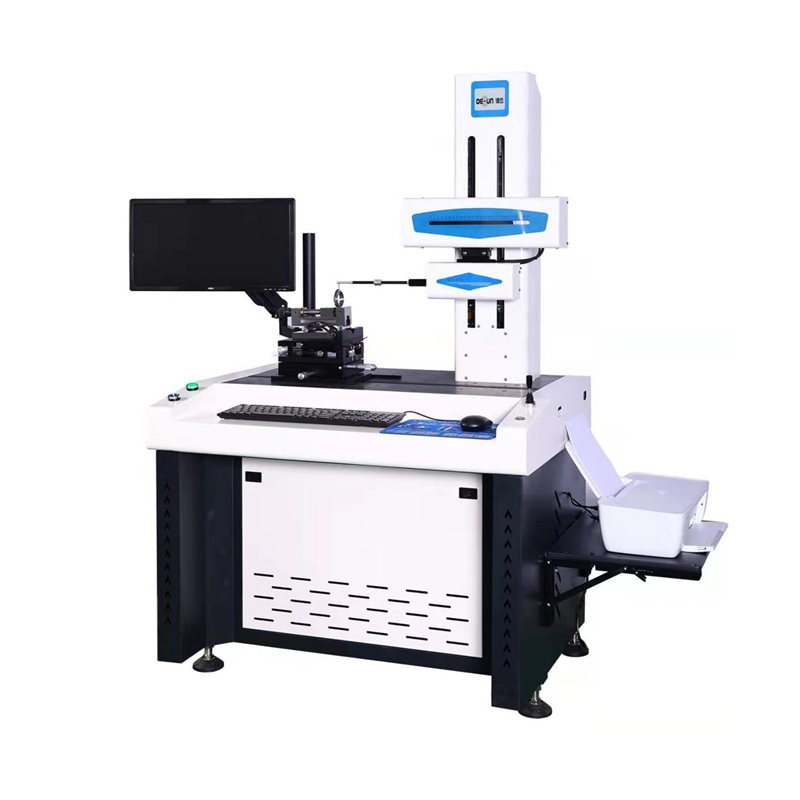

表面輪廓度儀直接測量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或者描繪出表面輪廓曲線的形狀，可測量各種機械零件素線形狀，直線度，角度，凸度，對數曲線，槽深，槽寬等參數。
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
技術參數：
測量范圍 | X方向 | 100mm | |
Z1 | 輪廓度量程 | 20mm | |
高度 | 400mm | ||
最小內孔 | 25mm | ||
技術參數 | 線性精度1 | ±（1.2+|0.15H|）μm | |
圓弧2 | ±（1.5+R/12）μm | ||
角度3 | ±1′ | ||
直線度4 | 0.5μm/100mm | ||
傳感器 | 類型 | 美國 | |
分辨率 | 0.1μm | ||
產地 | 美國 | ||
爬坡角度 | 上升77度 下降88度 | ||
評定長度 | λc×3、4、5、6、7 | ||
截止波長 | 0.025、0.08、0.25、0.8、2.5、8mm | ||
測量速度（輪廓） | 0.02mm至4.0mm/s | ||
測量方式 | 傳感器移動 | ||
測量原理：
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求
主要配置清單
機械部分 | 優質濟南青大理石工作臺面 | ||
大理石精密自潤滑滑動導軌 | |||
電動立柱系統 | |||
進口光柵傳感器 | |||
專利大角度調整工作臺 | 水平調整系統 | ||
回轉及角度調試系統 | |||
高角度可調平口鉗 | |||
校正標準件一套 | |||
測針與測桿 | Φ2*23*0.025mm 硬質合金馬蹄形斜測針 1根 | ||
Φ5*195mm 碳纖維測桿 1根 | |||
電器及附加部分 | 聯想計算機 | I3-10代105系統 256G固態保證高速運行/21.5液晶/有線鍵鼠套件 | |
打印機 | 日本惠普彩色打印機 | ||
出廠合格證
| 經國家承認的第三方校驗報告校驗合格
| ||
軟件優盤
| 軟件備份優盤
| ||
保修說明書
| |||
軟件操作說明書 | |||
產品 | 包裝 | 總重量 (Wt.kg) | 體積 （CBM m3） | ||||||
Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
1278 | 698 | 1640 | 180 | 1378 | 798 | 1700 | 50 | 400 | 1.39 |
