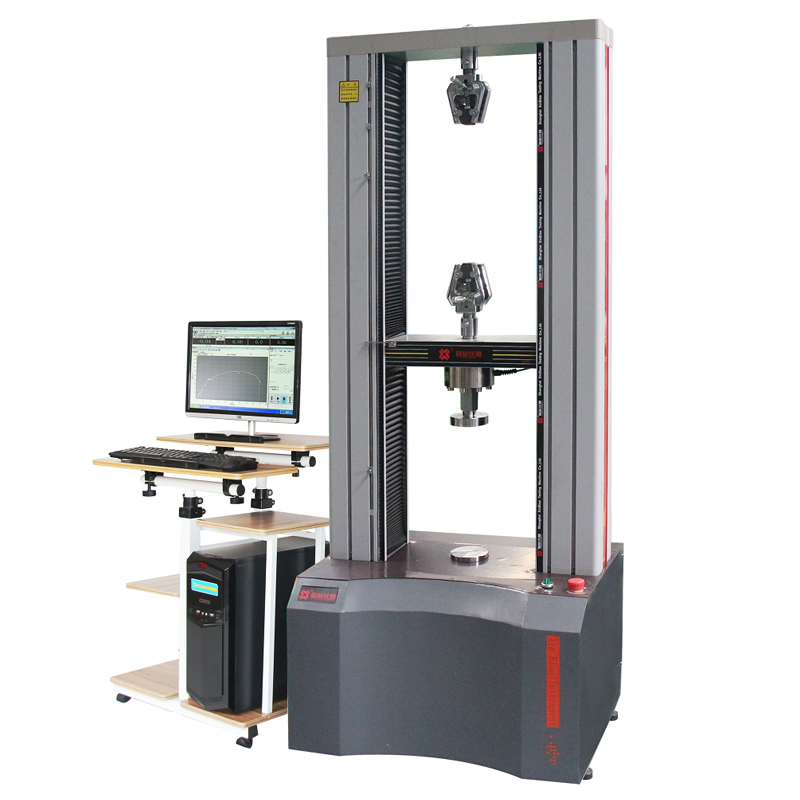

本設備適用于對金屬材料、非金屬材料及復合材料的力學性能的測試以及工藝性能的分析研究。配上相應的工裝，可做拉伸、壓縮、彎曲、剪切、撕裂、剝離、頂破、疲勞等試驗?？勺詣?dòng)求取最大試驗驗值、斷裂力值、伸長率、抗拉強度、屈服強度、抗壓強度、彈性模量、剪切強度、撕裂強度、剝離強度等參數。同時也可實現定伸長應力、定應力伸長、載荷保持等要求的測試。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、粉末冶金等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
微機控制電子萬能試驗機主要技術參數
序號 | 項目名稱 | 技術指標 |
1 | 最大試驗力 | 50KN（可另加配傳感器來擴展測力范圍） |
2 | 準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.4%～100%FS（滿量程） |
4 | 試驗力示值誤差 | 示值的0.5%以內 |
5 | 試驗力分辨率 | 最大試驗力1/500000全程不分檔，且全程分辨率不變 |
6 | 大變形測量范圍 | 10-800mm |
7 | 大變形示值誤差 | 示值的±0.5%以內 |
8 | 大變形測量分辨率 | 0.008mm |
9 | 位移示值誤差 | 示值的±0.5%以內 |
10 | 位移分辨率 | 0.04um |
11 | 力控速率調節范圍 | 0.005～5%FS/s |
12 | 力控速率控制精度 | 速率＜0.05%FS/s時，為設定值的±1%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內 |
13 | 變形速率調節范圍 | 0.005～5%FS/s |
14 | 變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±1%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內 |
15 | 位移速率調節范圍 | 0.001～500mm/min |
16 | 位移速率控制精度 | 為設定值的±0.5%以內 |
17 | 主機試驗空間 | 上下空間（可定制下空間） |
18 | 有效拉伸行程 | 670mm（含夾具） |
19 | 有效壓縮行程 | 670mm（含夾具） |
20 | 有效試驗寬度 | 400mm |
21 | 主機外形尺寸 | 750*520*1830mm（可訂制尺寸） |
22 | 主機重量 | 約350Kg |
22 | 電源 | 220V，50Hz，0.75kW |
l 試驗軟件管理功能，具有強?的試驗數據管理功能，主界?同步監控?值、位移、變形、擴展、時間、?值速率、變形速率、峰值?、數字千分表等9個通道中任意數據窗?，根據?戶需要靈活選取各種計量單位及數據管理功能，有效提??戶試驗的?作效率。靈活簡便的試驗控制功能對試驗過程進?實時顯?，隨時對設備進?各種合理化調整。
微機控制電子萬能試驗機標準配置
序號 | 設備配置名稱 | 數量/單位 |
1 | 主機50KN門式結構 | 一臺 |
2 | 機架XBD系列機架及傳動部分 | 一套 |
3 | 滾珠絲杠：高精密、無間隙 | 兩根 |
4 | 臺灣東菱伺服電機和伺服調速系統 | 一套 |
5 | 控制及測量系統 | 一套 |
6 | 同步齒形帶 | 一套 |
7 | 美國科爾品牌負荷力傳感器50KN | 一只 |
8 | 全數字閉環控制及測量系統 | 一套 |
8.1 | 負荷測量系統 | |
8.2 | 位移測量系統 | |
8.3 | 變形測量系統 | |
9 | 中文版本試驗軟件 | 一套 |
10 | 全智能手控盒 | 一個 |
11 | 商用電腦 | 一臺 |
12 | HP品牌A4彩色噴墨打印機 | 一臺 |
